變壓器銘牌標識容量及計算方法總結
發布時間：
2022-09-06
來源：
電氣圈

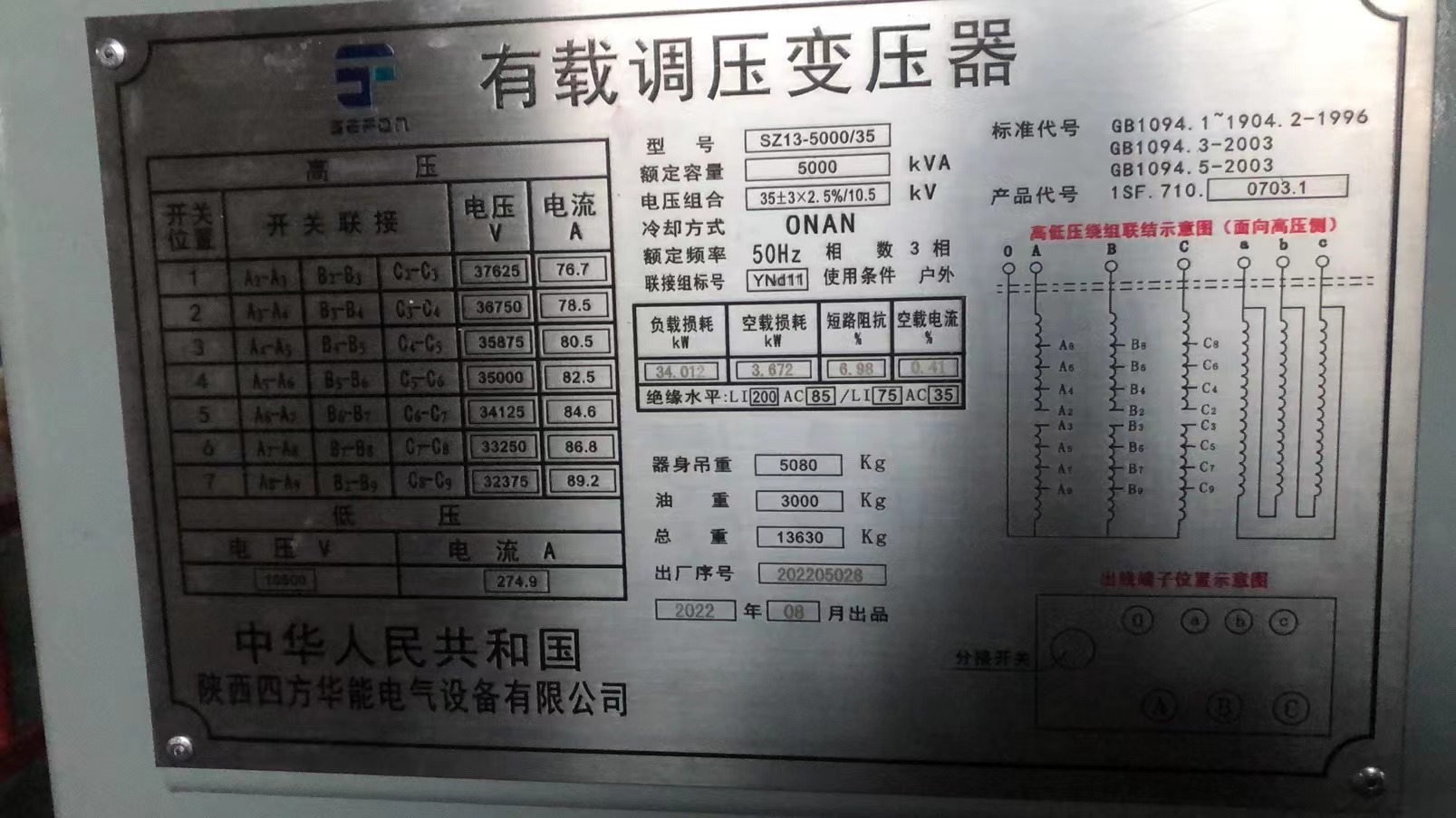

在變壓器的銘牌上標識有容量大小，變壓器容量為計算負荷量的1.15倍左右，在永久性供電系統中變壓器的負荷率一般取60%～70%，以下介紹了變壓器銘牌標識容量及計算方法，供大家參考。
變壓器銘牌標識容量和計算方法
變壓器的容量大小為計算負荷量的1.15倍左右，對于永久性供電系統，變壓器的負荷率一般取60%～70%為好。但是，變壓器的額定容量是按一定等級制造的，在選用時要選容量相近、大于計算的等級規格。
例如：某建筑工地用電計算負荷為86.06kVA，則變壓器計算容量為100kVA，按容量等級可以選擇100kAV的變壓器。
說明：單臺變壓器的容量不能大于1000kVA，當負荷較大時，可以選用幾臺變壓器并聯供電。而并聯運行應滿足變壓比相等，連接組別相同，短路電壓相同等條件；其次，注意負載分配的問題，一般最大容量與最小容量之比不超過3：1。
1、計算負載的每相最大功率
將A相、B相、C相每相負載功率獨立相加，如A相負載總功率10kW，B相負載總功率9kW，C相負載總功率11kW，取最大值11kW。（注：單相每臺設備的功率按照銘牌上面的最大值計算，三相設備功率除以3，等于這臺設備的每相功率。）
例如：C相負載總功率=（電腦300W X 10臺）+（空調2kW X 4臺）=11kW
2、計算三相總功率的大小
11kW X 3相=33kW（變壓器三相總功率）三相總功率/0.8，這是最重要的步驟之一，市場上銷售的變壓器90%以上功率因素只有0.8，所以需要除以0.8的功率因素。
33kW/0.8=41.25kW（變壓器總功率）變壓器總功率/0.85，根據《電力工程設計手冊》，變壓器容量應根據計算負荷選擇，對平穩負荷供電的單臺變壓器，負荷率一般取85％左右。
41.25kW/0.85=48.529kW（需要購買的變壓器功率），在購買時應選擇50KVA的變壓器。
